シリンダーヘッド
RB26ハイフローヘッド
ダイヤモンドエンジニアリングでは、エンジン設計技術者のノウハウと職人の切削技術を高精度マシニングセンターで再現するハイフローヘッド加工サービスの第一弾としてＲＢ２６向けの受付を始めました。
- 1）世界選手権用エンジン開発を手掛けてきたエンジニアによるポート形状決定
- 2）幾多のレーシングエンジンを手掛けてきた職人によるポートおよびスキッシュエリアの研磨
- 3）フローベンチを用いて性能を確認
- 4）この形状をなぞり計測されたデータを、CAD-CAMを利用するための形状データに置き換え
- 5）高精度マシニングセンターによってシリンダーヘッドを加工
この結果、ポート毎のバラツキが無くなり、6気筒エンジンでは吸気12ポート/排気12ポートのエアフローが高度にバランス。スキッシュエリアの加工とも併せて理想的な燃焼状態を生み出します。

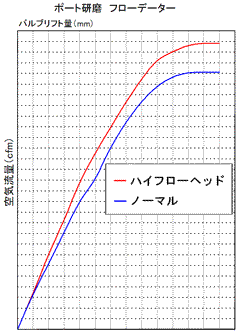

バルブリフト量ほぼ全域において空気流量をアップを実現しました。
| 加工内容(基本セット) |
|---|
|
| 基本セット | 通常価格 | セット価格 |
|---|---|---|
| 機械燃焼室・機械ポート | 278,300円 (税抜253,000円) |
264,000円 (税抜240,000円) |
| シートカット | ||
| 精密平面研磨 |
| バルブガイドセット | 通常価格 | セット価格 |
|---|---|---|
| 機械燃焼室・機械ポート | 364,100円 (税抜331,000円) |
330,000円 (税抜300,000円) |
| * リン青銅・鋳鉄 選択可 |
| シートリングセット | 通常価格 | セット価格 |
|---|---|---|
| 基本セット＋ガイド＋シートリング | 522,500円 (税抜475,000円) |
456,500円 (税抜415,000円) |
| オプション加工（上記セット金額にプラス） | 税込価格 | 税抜価格 |
|---|---|---|
| バルブフェース研磨 | 11,000円 | 10,000円 |
| カムノーズ逃げ加工 | 44,000円 | 40,000円 |
| ウォータージャケットエア抜きホール | 26,400円 | 24,000円 |
その他の加工についてもお気軽にお問い合わせください
- ● 業販可
- ● 加工用のシリンダーヘッドを用意してください。
- ● 加工用のシリンダーヘッドの条件は下記になります。
- ・極端な汚れ、破損、修正不可能でないこと
- ・社外品、加工済み品（ビッグバルブ化等）でないこと
- ・燃焼室、ポートなどは基本的にノーマルの状態であること
- ● 下記部品は外してください。
カムシャフト/マニホールド/各種センサ/プラグ/ダウエルピン - ● 加工用ヘッドの状態により、追加部品、及び追加作業が必要な場合があります。（別途請求）
